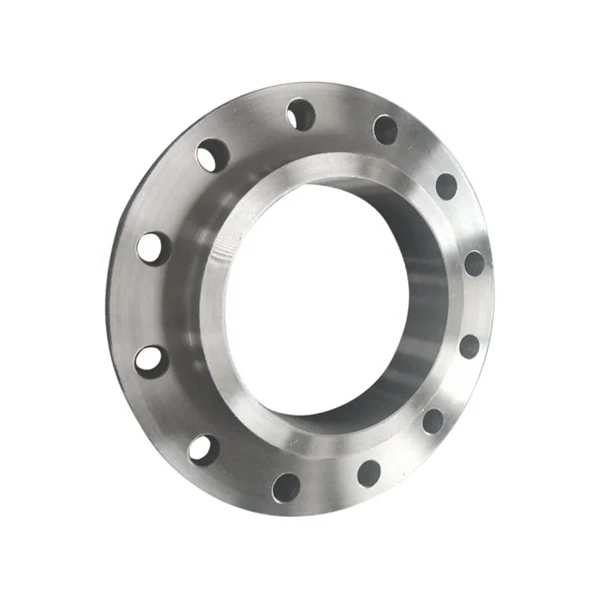

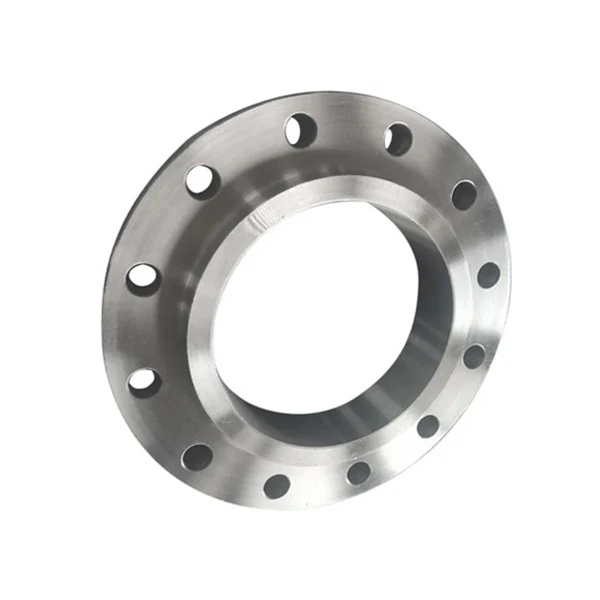

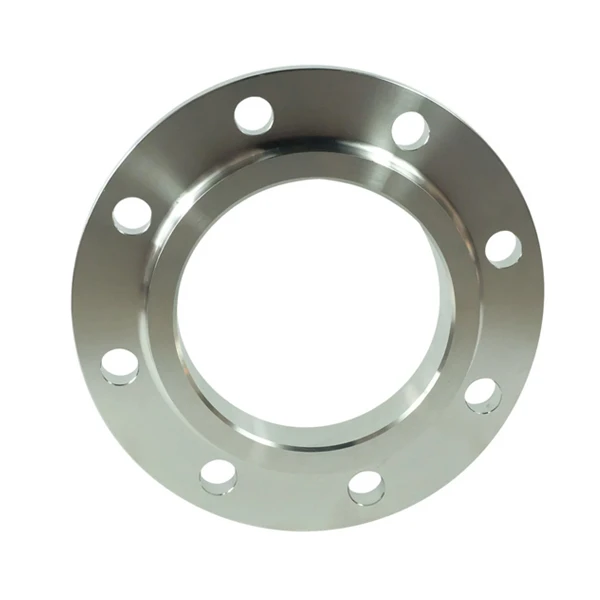

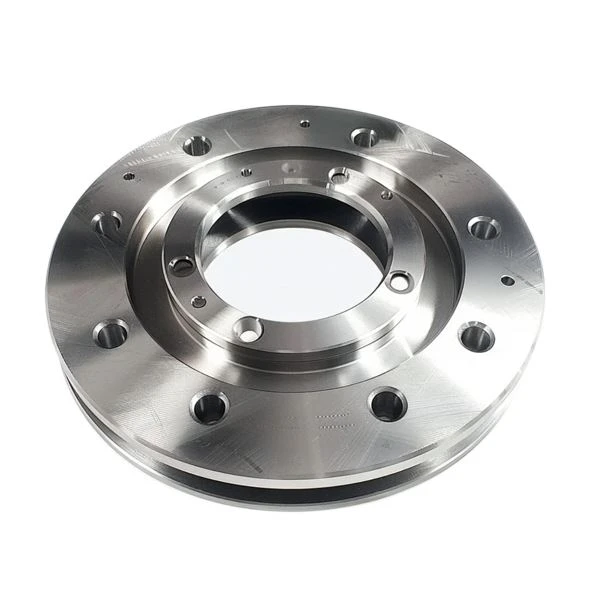

EN 1092-1 Bride
Atik: EN 1092-1 bride
Espesifikasyon: Type01,05,11,12,21,34
Materyèl: Gr1, Gr2, Gr7, Gr12
Estanda: ASME B381, HG/T20592-2009
Evalyasyon presyon: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Pwodwi Entwodiksyon
Konsènan atik sa a:
Bride EN 1092-1 Kalite 01 la konnen tou kòm bride soude plak la, bride bag asye, oswa bride plak S/O. Li se yon bride ki lach ki sanble anpil ak yon bride glise men san yon mwaye. Flange plak la tip 01 ka glise sou tiyo a anvan soude. De soude file, youn entèn ak yon ekstèn, yo dwe aplike pou rantre nan tiyo a ak bride la. Yo ka founi ak figi plat (FF) oswa figi leve (RF) depann sou kondisyon kliyan an. Dapre EN 1092-1, bride plak tip 01 yo disponib nan 8 evalyasyon presyon: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63, ak PN 100. Dimansyon yo ak mas pou korespondan bride yo ki nan lis nan tablo ki anba yo. Tout dimansyon yo an mm ak mas/pwa a se nan kg.
EN 1092-1 Kalite 01 plak bride yo ka fèt ak forge oswa pwodwi plat (plak). Yo ka usinage soti nan woule oswa fòje ba ak fòje asye seksyon. Pou gwosè gwo, yo ka koube ak elektrik soude soti nan ba, asye seksyon, oswa bann. Bride a ka fabrike nan yon gwo spectre nan klas materyèl ki kouvri asye kabòn, asye alyaj ki ba, asye pur, ak lòt asye alyaj segondè.
Dimansyon ak pwa pou EN 1092-1 bride tip 01 PN2.5
Desen teknik & Entwodiksyon jeneral
Remak
Desen EN 1092-1 bride Kalite 01 bride ak figi anlè. D: deyò dyamèt; K: dyamèt sèk boulon; R: dyamèt figi leve; n: kantite boulon; d: dyamèt twou boulon; Pwa: pwa oswa mas bride plak tip 01 la; C: epesè bride; f: wotè figi leve.
Espesifikasyon
DN15 ~ DN600: Φ21.3 ~ Φ1219.2mm
|
NPS |
DN |
OD (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
Baj popilè: ht 1092-1 bride, Lachin en 1092-1 manifaktirè bride, founisè, faktori
